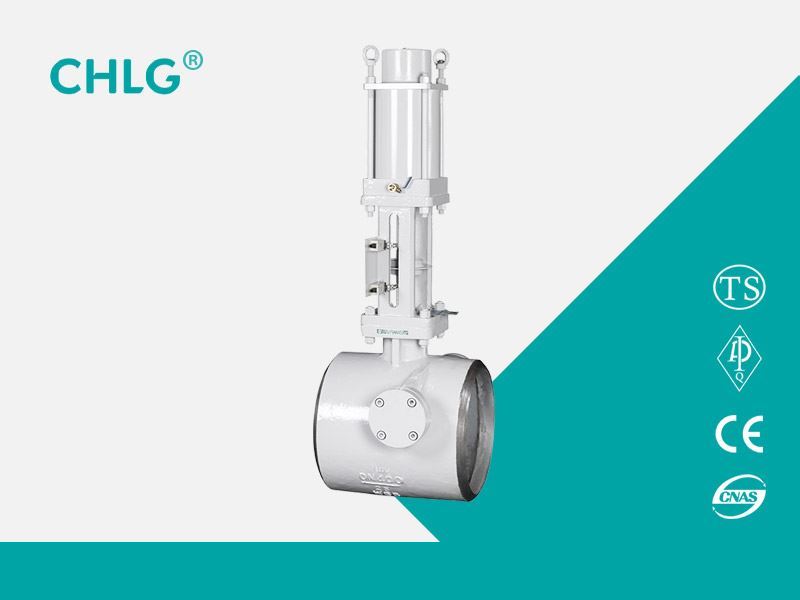

抽汽止回阀是利用引进技术，在国外同类产品的基础上，采用的设计、制造、材料技术、重新开发的满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品，为国内外近百家电力企业提供了数百台质优价廉的产品，得到了众多用户的好评，已经替代部分进口。该系列产品主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。
【产品介绍】
抽汽止回阀是利用引进技术，在国外同类产品的基础上，采用的设计、制造、材料技术、重新开发的满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品，为国内外近百家电力企业提供了数百台质优价廉的产品，得到了众多用户的好评，已经替代部分进口。该系列产品主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。
【产品特点】
1、设计制造验收标准采用ANSIB16.34、E101或JB/T3595，强度及密封性能符合标准需要；
2、真空状态下的阀门进行真空试验，整机寿命满足用户要求；
3、针对不同温度，主体材料采用碳钢或高温钢，密封面堆焊硬质合金；
4、阀瓣设计为经摇杆与阀杆活动连接，可与阀认密封面自对对中，保证密封面吻合；
5、阀座密封面倾斜一定角度，减少关闭时间，减轻冲击，保护设备本身和管道安全；
6、阀门配有阻尼重锤，可平衡关闭件动力矩，防止不锤的发生；
7、阀体内腔采用流线型设计，流通能力大，减小阀门阻力；
8、执行机构为弹簧复位式气缸或液压缸，并与阀门关闭件动作相对独立，执行机构故障不影响关闭件动作；
9、气缸戒液压缸内壁涂耐磨耐蚀层，可增加寿命，减轻动作阻力，使阀门灵活、可靠；
10、关闭件开启设有限位机构，避免开启过位造成损坏；
11、执行机构配有阀门开关位置信号输出、阀门开启位置就地指示；
12、也可根据用户具体要求进行针对性设计。
【设计制造验收标准】
设计制造标准：ASME/ANSIB16.34、E101、JB/T3595
结构长度标准：JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法兰标准：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
试验验收标准：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
【用途及性能规范】
H664Y阀用于电厂或热电厂抽气系统，或其它系统的和水等非腐蚀性介质管道上，防止汽轮机级负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，给汽轮机或抽气系统保护。
|
产品型号 |
压力等级 |
强度试验压力 |
密封试验压力 |
适用介质温度 |
气缸气源压力 |
|
H664Y-150Lb |
150Lb |
3 |
2.2 |
≤425℃ |
0.6MPa |
|
H664Y-150LbC6 |
150Lb |
3 |
2.2 |
≤510℃ |
0.6MPa |
|
H664Y-300Lb |
300Lb |
7.5 |
5.5 |
≤425℃ |
0.6MPa |
|
H664Y-600Lb |
600Lb |
15 |
10 |
≤425℃ |
0.6MPa |
|
H664Y-900LbC6 |
900Lb |
24 |
18 |
≤510℃ |
0.6MPa |
|
H664H-20 |
2MPa |
3 |
2.2 |
≤425℃ |
0.6MPa |
|
H664H-50 |
5MPa |
7.5 |
5.5 |
≤425℃ |
0.6MPa |
|
H664H-100 |
10MPa |
15 |
11 |
≤425℃ |
0.6MPa |
|
H664H-64C6 |
6.4MPa |
9.6 |
7.1 |
≤510℃ |
0.6MPa |
|
H664H-100C6 |
10MPa |
15 |
11 |
≤510℃ |
0.6MPa |
|
H764H-20 |
2MPa |
3 |
2.2 |
≤425℃ |
0.6MPa |
|
H764H-40 |
4MPa |
6 |
4.4 |
≤425℃ |
0.6MPa |
|
H764H-64 |
6.4MPa |
9 |
7.1 |
≤425℃ |
0.6MPa |
