闸阀是各种流体输送工程中应用广泛的阀门之一。传统闸阀，普遍存在着流体易泄漏、内件锈蚀严重等现象。目前市场上的普通软密封闸阀，阀杆轴封处易外漏，无法在不断水且处于任何开度的情况下更换密封圈。
【产品概述】
闸阀是各种流体输送工程中应用广泛的阀门之一。传统闸阀，普遍存在着流体易泄漏、内件锈蚀严重等现象。目前市场上的普通软密封闸阀，阀杆轴封处易外漏，无法在不断水且处于任何开度的情况下更换密封圈。

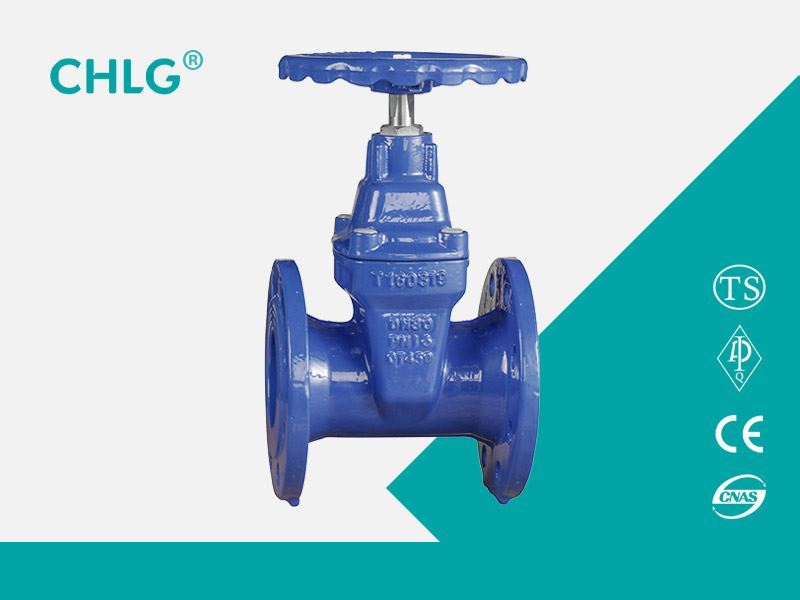

弹性座封闸阀，采用新颖的结构设计、严格的制造技术和新型材料，克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷，密封性能可靠，操作轻快，维护简单便利，使用寿命长。适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等，在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管在线上作为截断装置使用（不适用于节流）。
【产品特点】
弹性座封闸阀，主要密封件是橡胶全部包覆的整体式闸板，在操作力和水压作用下产生微量的自适应弹性变形，与精密铸造的阀座形成的密封效果。
◆球铁精铸壳体
阀体和阀盖材质为球墨铸铁，强度高耐腐蚀。阀座与阀体整体精密铸造成形，无需任何加工。
◆全径平底流道
阀门全开时闸板生离流道，阀座底部无凹槽，不易堆积杂物，与直管道等同，流阻低。
◆全部包胶闸板
橡胶将骨架全部包裹，铸铁与介质隔离，无腐蚀。橡胶软密封，与骨架牢固精结，整体热硫化成形。
◆ 整体式铜螺母
闸板螺母与骨架整体连接，无运动空行程及松脱现象。青铜材质，与阀杆间自润滑，有效降低操作扭矩。
◆闸板导轨系统
阀体与闸板间带导轨系统。闸板密封时承载水压不偏移，升降时橡胶无接触磨损，防止阀杆弯曲。
◆ 不锈钢阀杆
不锈钢耐腐蚀阀杆，梯形螺纹滚压加工，螺牙光滑耐磨，有效降低操作扭矩，提高使用寿命。
◆双止推轴承（暗杆型DN≤300）
阀杆颈部带双止推轴承，倒装式阀杆避免被水压冲出。青铜材质，与阀杆间自润滑，有效降低操作扭矩。
◆阀杆轴向密封（暗杆型）
三道O形密封圈，水压作用下轴向自密封，无填料密封调节之烦恼。顶部挡尘圈，阻止外部杂质进入轴封内部。
◆倒密封结构（暗杆型DN≤300）
专利倒密封结构，允许阀门在不断水且处于任何角开度的紧急情况下，更换压盖处的O形密封圈。
◆中法兰连接
高强度内穴角螺钉，热熔胶和阀盖橡胶圈封闭，将螺钉与工作介质和外界环境隔离。
◆ 双支脚双吊环
所有规格的闸阀，阀体整体铸造有两只支脚，阀盖整体铸造有两只吊环，便于搬运和贮存。
◆无毒防腐涂装
阀门内外表面均采用无毒环氧树脂粉体静电涂装，防腐蚀长寿命，可直接用于生活饮用水、食品医药行业。
◆型式操作多样
结构有暗杆型、明杆型。可用手轮、T形手柄、电动、气动等装置操作，阀位现场指示、阀位信号输出、密码锁控制、延长操作杆、直埋装置等可供选择。
◆安装施工方便
具有法兰、卡箍沟槽、承口、插口、机械接头、PE接头等连接方式，可选伸缩功能，与铸铁、钢制、塑料等管道连接便利。
【执行标准】
1. 阀门设计制造按GB/24924-2010的标准；
2. 阀门结构长度按GB/T12221-2005的规定；
3. 检验与试验应符合GB/T13927-2008的相关规定；
4. 法兰尺寸按GB/T17241.6-2008的规定；
【技术参数】
|
公称尺寸 |
DN40~DN800 |
||
|
适用介质 |
清水、或物化性质类似于水的介质 （污水、原水、热水、油类介质请注明） |
||
|
工作温度℃ |
0-70（标准配置）0-100（热水配置） |
||
|
公称压力 |
PN10 |
PN16 |
PN25 |
|
工作压力（MPa) |
≤1.00 |
≤1.60 |
≤2.50 |
|
强度试验（MPa) |
1.50 |
2.40 |
3.75 |
|
密封试验（MPa) |
1.10 |
1.76 |
2.75 |
|
低压试验（MPa) |
0.02 |
0.02 |
0.02 |
【主要材料】
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
QT450 |
|
2 |
阀板 |
QT450+NBR |
|
3 |
阀杆螺母 |
QT450 |
|
4 |
阀杆 |
20Cr13 |
|
5 |
中法兰密封圈 |
NBR |
|
6 |
阀盖 |
QT450 |
|
7 |
O型圈 |
NBR |
|
8 |
O型圈 |
NBR |
|
9 |
沉头螺栓 |
35# |
|
10 |
防尘套 |
NBR |
|
11 |
圆头螺丝 |
35# |
|
12 |
手轮 |
QT450 |
|
13 |
压盖 |
QT450 |
|
14 |
沉头螺栓 |
35# |
【主要外形和连接尺寸】
|
公称通径 |
主要外形尺寸和连接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
C |
F |
Z-d |
H |
|
|
Z45X-10Q |
||||||||
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-Φ19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-Φ19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-Φ19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-Φ19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-Φ19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-Φ19 |
410 |
|
150 |
267 |
285 |
240 |
221 |
19 |
3 |
8-Φ23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
8-Φ23 |
630 |
|
250 |
330 |
395 |
350 |
319 |
22 |
3 |
12-Φ23 |
645 |
|
300 |
356 |
445 |
400 |
370 |
24.5 |
4 |
12-Φ23 |
697 |
|
350 |
381 |
505 |
460 |
429 |
24.5 |
4 |
16-Φ23 |
802 |
|
400 |
406 |
565 |
515 |
480 |
24.5 |
4 |
16-Φ28 |
842 |
|
450 |
432 |
615 |
565 |
530 |
25.5 |
4 |
20-Φ28 |
1060 |
|
500 |
457 |
670 |
620 |
582 |
26.5 |
4 |
20-Φ28 |
1170 |
|
600 |
508 |
780 |
725 |
682 |
30 |
5 |
20-Φ31 |
1300 |
|
700 |
610 |
895 |
840 |
794 |
32.5 |
5 |
24-Φ31 |
1550 |
|
800 |
660 |
1015 |
950 |
901 |
35 |
5 |
24-Φ34 |
1750 |
|
900 |
711 |
1115 |
1050 |
1001 |
37.5 |
5 |
28-Φ34 |
1950 |
|
1000 |
811 |
1230 |
1160 |
1112 |
40 |
5 |
28-Φ37 |
2170 |
|
Z45X-16Q |
||||||||
|
40 |
165 |
150 |
110 |
84 |
19 |
3 |
4-Φ19 |
240 |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4-Φ19 |
240 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4-Φ19 |
260 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8-Φ19 |
275 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8-Φ19 |
380 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8-Φ19 |
410 |
|
150 |
267 |
285 |
240 |
221 |
19 |
3 |
8-Φ23 |
435 |
|
200 |
292 |
340 |
295 |
266 |
20 |
3 |
12-Φ23 |
630 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12-Φ28 |
645 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12-Φ28 |
697 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16-Φ28 |
802 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16-Φ31 |
842 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20-Φ31 |
1060 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20-Φ34 |
1170 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20-Φ37 |
1300 |
|
700 |
610 |
910 |
840 |
794 |
39.5 |
5 |
24-Φ37 |
1550 |
|
800 |
660 |
1025 |
950 |
901 |
43 |
5 |
24-Φ40 |
1750 |
|
900 |
711 |
1125 |
1050 |
1001 |
46.5 |
5 |
28-Φ40 |
1950 |
|
1000 |
811 |
1255 |
1170 |
1112 |
50 |
5 |
28-Φ43 |
2170 |

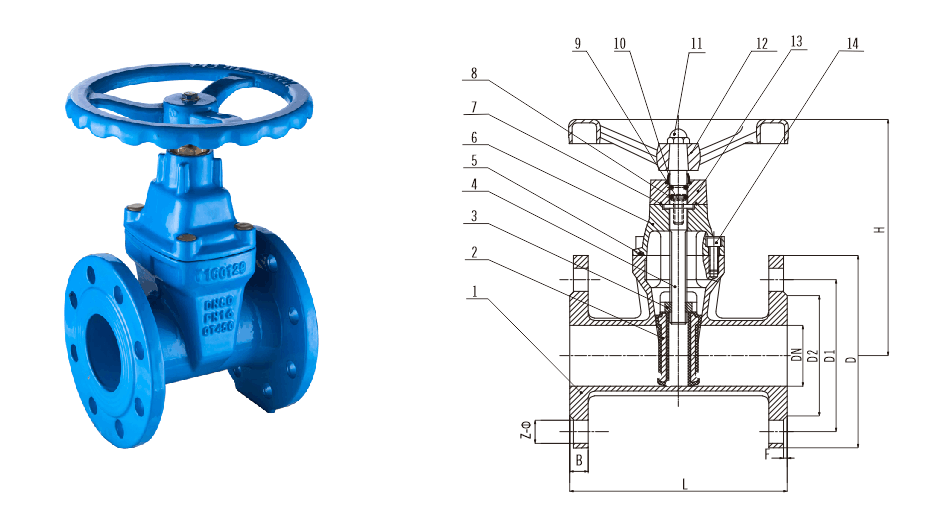

【结构图片】
